Tappex

A Tappex Thread Inserts Ltd. cég több mint 50 éves tapasztalattal, 1956 óta gyárt menetes betéteket. Olyan cégnek tekinti magát, aki ügyfeleit nem csupán rögzítőelemekkel látja el, hanem részt vállal rögzítéstechnikai problémák kidolgozásában is. A fejlesztéseknek köszönhetően, a Tappex fémbetét választéka több mint 20 alapkivitelt tartalmaz M1,6-M12 közötti méretekben, amelyek hőre lágyuló, hőre keményedő műanyagok, szerkezeti habok és kompozit anyagok szinte valamennyi minőségi osztályánál alkalmazhatók.

Tappex sárgaréz menetes betéteket elsősorban a műanyagiparban használják, de bizonyos típusok alumíniumban és egyes fémötvözetekben is használhatók. Menetes betétek alkalmazásával tartós menetet hozhat létre olyan lágy anyagokban is, amelyekben a direktben behajtott kötőelemek többször ismételt ki-be hajtása kikezdené a menetet. Tappex belső menetes inzert használatával nagyobb meghúzási nyomatékkal húzható meg a csavar, ellentétben a műanyagba vágott metrikus menettel.

Az utólag (fröccsöntést követően) beszerelhető inzertek számára hatékony beültető szerszámok állnak rendelkezésre.

Tappex betétek fő csoportjai:

• Önmetsző menetes betétek (Trisert, Trisert-3, Foamsert)
• Benyomható menetes betétek (Multisert, Microbarb)
• Fröccsöntéssel beépíthető menetes betétek (HiMould)
• Speciális termékek (tehermentesítő betét, külsőmenetes betét, stb.)

Menetes betét típusok

Trisert® - önmetsző betét

• Fejnélküli változat (M2-M10, háromféle hossz)

• Süllyesztett peremes változat (M3-M8)

• Peremes változat (M2,5-M10, kétféle hossz)



Trisert-3® - önmetsző betét

Ez a legújabb fejlesztésű inzert a Trisert típus egy változata, amely betétedzett acélból, 303 és 316 rozsdamentes anyagminőségekből készül. Kritikus alkalmazási körülményekhez, kemény műanyagokhoz és egyes fémötvözetekhez lett kifejlesztve. Kialakítása a Trisert süllyesztett peremes változatán alapul.

• Süllyesztett peremes változat (M3-M8, kétféle hossz, háromféle anyagminőség)


Foamsert® - önmetsző betét

A Foamsert menetes betét a Trisert módosított változata, kis sűrűségű habosított műanyagok és egyes üvegszál erősítésű polimerek betétezésére alkalmas. Beszerelése a Trisert betétekhez hasonlóan, behajtó szerszámmal történik.

• Fejnélküli változat (M2,5-M8)
• Süllyesztett fejű változat (M3-M8)


Multisert® - benyomható betét

A Multisert benyomható, külső fogazással ellátott sárgaréz menetes betét a munkadarab kialakítását követően, utólag kerül beszerelésre. Csak hőre lágyuló műanyagokban alkalmazható.
Rugalmasabb műanyagokba hidegen benyomással egyszerűen szerelhető. A kötésszilárdság növelése és az ébredő feszültségek elkerülése érdekében, ultrahanggal segített és hőeljárásos beszerelés ajánlott, ami keményebb hőre lágyuló műanyagok esetében elengedhetetlen.

• Mikroperemes változat (M2-M12, kétféle hossz)
• Vékonyperemes változat (M2-M8, kétféle hossz és peremátmérő)
• Vastagperemes változat (M1,6-M10, kétféle hossz és peremátmérő)

Microbarb® - benyomható betét

A Microbarb betét a Multisert rövid, növelt peremvastagsággal és átmérővel rendelkező peremes változata. Kifejezetten lemezszerű, vékony hőre lágyuló műanyagokban való alkalmazhatóságra lett kifejlesztve. Beszerelési módjai a Multisert betétekkel megegyezik.

• Vastagperemes változat (M2-M10)

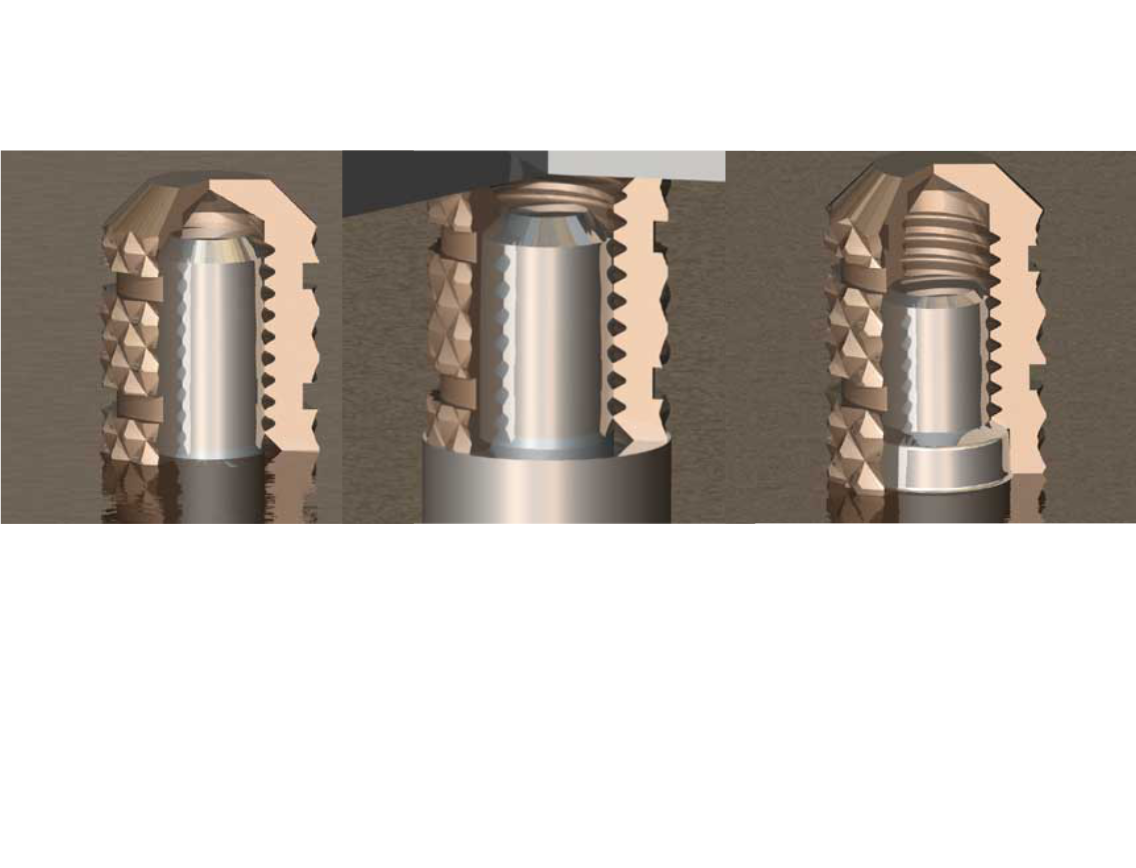

HiMould® - betét fröccsöntéshez

A HiMould sárgaréz menetes betét a munkadarab kialakításával egy ütemben, a fröccs-, rotációs- öntési eljárás során kerül beszerelésre.
A HiMould inzert nem igényel menetes csapokat a fröccsszerszámban, megfelelően kialakítőtt menet nélküli csapokra helyezhetők. Egyedi kialakításuk végett, a menet nélküli csapok ellenére sem kerül fröccssorja a menetekbe. Széles körben alkalmazható hőre lágyuló és hőre keményedő műanyagoknál egyaránt.

• „A” típus zárt véggel (M3-M6)
• „B” típus nyitott véggel (M2-M12)
• „C” típus zárt véggel, nyitott végén hengeres süllyesztéssel (M2-M10)


Speciális Tappex insertek

• Tehermentesítő betétek
  Erős, szavatolt tűrésű furatokat biztosítanak a műanyagokban átmenő csavarok számára. Használatával a csavarkötésben ébredő szorítóerő nem a műanyagot terheli, hanem javarészt a fémbetétet.

• Külsőmenetes betétek
  Ezen típusok a belsőmenetes megfelelőjük betéttest szerkezetével rendelkeznek, ezért a Trisert, Multisert vagy HiMould konstrukció valamennyi módozata előállítható csapos kivitelben, adott csaphosszúsággal.

• Angolszász méretsorozat
  A betéttest kialakítása a legközelebbi metrikus betét külső jellemzőit követi. A Tappex menetes betétek a legtöbb angolszász menettípussal is elérhetők.

• Speciális kialakítások
  Amennyiben az általános termékválaszték nem felel meg az alkalmazás igényeinek, elképzelhető, hogy a Tappex már rendelkezik felhasználható speciális változatokkal. Különleges esetben lehetőség van teljesen egyedi betétkialakításra is.

A speciális Tappex termékek csak jelentősebb mennyiségek esetén igényelhetők. Elérhetőségükről érdeklődjön írásban.

A termékválasztékot és bővebb műszaki adatokat tartalmazó magyar nyelvű Tappex katalógust PDF formátumban letöltheti honlapunkról. A magyar Tappex katalógus a Trisert-3 terméket nem tartalmazza.
A Trisert-3 angol nyelvű katalógusoldalait a linkre kattintva megtekintheti, és PDF formátumban letöltheti honlapunkról.

Beszerelő szerszámok

FlexiArm® - behajtó szerszám

A FlexiArm készülék a Tappex Trisert, Trisert-3 és Foamsert betéteinek gyors, hidegen történő beszerelésére alkalmas, nagy volumenek esetén.
A termék egy pantográfkaros tartóra szerelt pneumatikus behajtó szerszám. A csavarbehajtó nyomatékhatárolóval felszerelt, fordulatszáma, irányváltás módja a betét méretétől, a munkadarab anyagától és a furatkialakítás módjától függően kerül kiválasztásra.
Mérete lehetővé teszi, hogy a fröccsöntés helyszínén telepítsék, így a fröccsöntési ciklus várakozási ideje alatt elvégezhető a betétek beszerelése. Létezik egy-, két- vagy háromkaros kivitelben a párhuzamos szerelési igények kielégítésére. A behajtó szerszámfejek a betétek pontos munkadarabba szerelését teszik lehetővé különböző magasságokban és helyzetekben.
Gyorsszerelő tálca is alkalmazható bizonyos betéttípusok M2-M6 méreteinek könnyű szereléséhez.

Kézi behajtó szerszám

Kisebb darabszámú önmetsző betétek beszerelésére, amikor a FlexiArm készülék beruházása még nem gazdaságos, a Tappex kézi behajtószerszám használatát javasolja.
A 031 típusú kézi szerszámok M2-M10 menetmérettel rendelkező fej nélküli és süllyesztett peremes Trisert, Trisert-3 és Foamsert menetes betétek beszerelésére alkalmas. Kialakításából adódóan biztosítja a beszerelés merőlegességét, valamint a betét megfelelő beszerelési mélységét. Használata rendkívül egyszerű, működtetése T-hajtóvas segítségével a legcélszerűbb.
A kézi szerszámok használati leírása tartalmazza a maximális megengedhető behajtási nyomatékokat, melyekik a szerszám terhelhető.

Heat Inserter – hőeljárásos benyomó készülék

Keményebb hőre lágyuló műanyagok esetében a Tappex Multisert és Microbarb betétek hőeljárással segített benyomása javasolt, csökkentve a benyomás okozta belső feszültséget a műanyagban, így elkerülhető a vékony lemezek és kis falvastagságú, hosszú felöntések repedése.
A Tappex Heat Inserter felépítése robusztus, automata hőmérsékletszabályozója az előre beállított értéken tartja a hőmérsékletet, ami használatát alkalmassá teszi szinte minden hőre lágyuló műanyaghoz. Ideális benyomási időre állítható időkapcsolóval vezérelt jelzőfény kigyulladása jelzi a kezelőnek, hogy mikor kell befejeznie a benyomási ciklust.
400W kimenő teljesítménnyel rendelkezik és három különböző méretű, cserélhető fűtőcsúcs tartozik hozzá. Igény szerint további fűtőcsúcsok is elérhetők.

Tappex menetes betét beszerelő szerszámot Tappex inzertek utólagos beültetésére kínáljuk, igénye esetén forduljon kollégáinkhoz bizalommal.
