Suspa

Gázrugók

A gázrugó egy hidro-pneumatikus energiatároló gépelem, használata széles körben elterjedt számos iparágban. Minden olyan területen, ahol valamilyen súlyt kell megtartani, vagy ergonómiai szempontok miatt a mozgatást kell könnyíteni, a gázrugó használata praktikus megoldás. Ez okból kifolyólag a gázrugók alkalmazási területeinek és betöltött funkcióinak szinte csak a tervezői képzelőerő korlátai szabnak határt.

A Suspa Liftline gázrugók magas és reprodukálható minőséget képviselnek. Az alábbi táblázat egy gyors áttekintésre ad lehetőséget a Suspa gázrugók választékában, részletesebb méretinformációkat a katalógusban talál.

Az angol nyelvű Suspa gázrugó katalógust a linkre kattintva megtekintheti és letöltheti PDF formátumban. A katalógusban szereplő méretek a Suspa raktárában mindig megtalálhatók, a kért kitolóerőre feltöltve kedvező szállítási idővel tudjuk rendelkezésre bocsátani. Természetesen, a katalógustermékeken kívül, egyedi típusú gázrugó gyártására is van lehetőség.

Általunk használható adatok ismeretében a Biotek Kft. segít önnek az alkalmazáshoz illeszkedő Suspa gázrugó típus meghatározásában. Beépítési javaslattételhez szükséges adatokhoz, a linkre kattintva megtekinthető információs adatlap nyújt segítséget.

Főbb alkalmazási területek:

• Járműipar (buszok, személygépkocsik, lakókocsik, lakóbuszok, utánfutók, árusító bódék, állatszállító járművek, vezetőfülke kabinajtók, stb.)
• Általános gépipar és célgép gyártás (fedelek, burkolatok, szervizajtók, mechanizmusok, stb.)
• Bútoripar (konyha- és bárszekrények felnyíló ajtói, ágyak, szekrényágyak, stb.)
• Logisztika (tároló-szállító dobozok, konténerek, stb.)
• Biztonságtechnika (búvóablakok, menekülőajtók, szellőzőnyílások vésznyitása, stb.)
• Egyéb alkalmazások (szoláriumok, emelőkarok elektromotorjának tehermentesítése, stb.)

Működés, kezelés, műszaki adatok

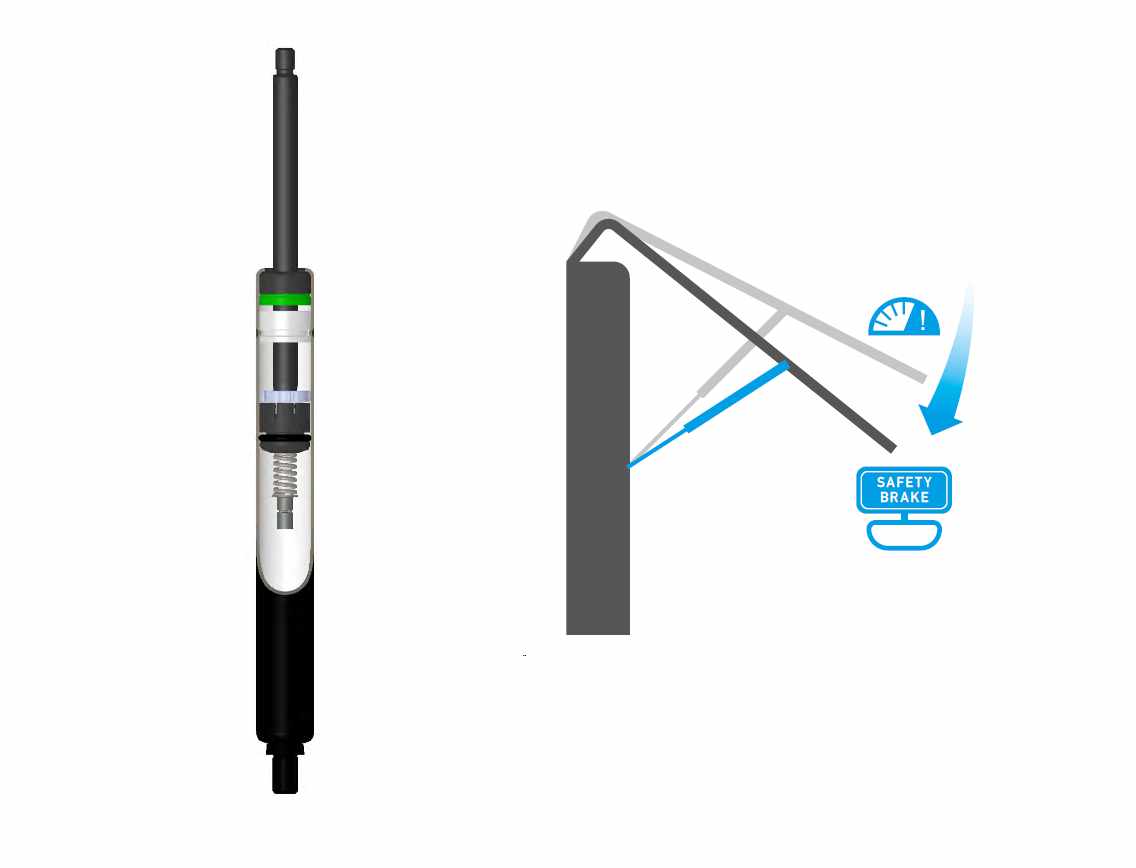

Gázrugó működése

Fő alkotórészeit tekintve egy gázcsőből, egy dugattyúrúdból valamint a végződésekből áll. A dugattyúrudat a gázcső végébe épített megvezető-tömítő egység tartja központban. Emellett a belső gázteret a környezettől hermetikusan elkülöníti, valamint alacsony súrlódást biztosít, még szélsőséges körülmények között is.
A gázcső magas nyomású nitrogéngázzal töltött zárt egység. A kitolóerő mértéke a gáztöltés folyamán a töltőnyomással állítható be, a gázrugó szériára jellemző értékek között. A dugattyúrúd csőben levő végére szerelt dugattyún kiképzett rések biztosítják a belső közeg szabad áramlását a dugattyú két oldala között. A rések keresztmetszetének változtatásával a kitolási sebesség befolyásolható. A gázrugó működését a dugattyú kétoldali felületeinek különbsége biztosítja, vagyis a gázrugó az erőt a dugattyúrúd keresztmetszeti felületén fejti ki tengelyirányban.
Ha a bevitt külső erő nagyobb a gázrugó erejénél, a dugattyúszerelvény a csőbe nyomódik, maximálisan a lökethossz mértékéig. A benyomott dugattyúrúd-szakasz térfogatával a belső térfogat lecsökken, minek következtében a belső nyomás es a gázrugó által kifejtett erő némileg növekszik.
A gázcső a nitrogéngáz mellett olajat is tartalmaz, ami a kenés és tömítés hatékonyságának növelése mellett, a dugattyú végállapot közeli mozgási sebességének csillapításáért is felelős. Ebből következőleg a gázrugó beépítése rendszerint dugattyúrúddal lefelé történik.

Műszaki adatok

A hagyományos nyomórugóval, tányérrugóval és gumirugóval ellentétben, a gázrugó lapos karakterisztikával rendelkezik a teljes lökethosszon.
Gázrugó erejének megadásakor mindig F1 kitolóerő értékét definiáljuk. F1 kitolóerő névleges értéke +20°C hőmérsékletre vonatkozik. Minden +/- 1°C hőmérsékletváltozás ~0,34% erőváltozást eredményez, a hőmérséklet változásával egyenes arányosságban. (Például egy 500N-os gázrugó tényleges F1 ereje 50°C hőmérsékleten ~10,2%-kal nagyobb lesz, ami ~551N.)
A gázrugók beépítése és működtetése -25°C es +60°C közötti hőmérséklettartományban megengedett.
Megengedett tűrések a gázrugó erejére vonatkozólag a gáztöltés során:

Gázrugó kezelése, megbízhatósága, élettartama

A gázrugó belsejében magas nyomás uralkodik. A működés, a biztonság és az élettartam csökkenésének elkerülése érdekében a dugattyúrudat megrongálni, megkarcolni, lefesteni, agresszív anyagoknak kitenni nem szabad. Nem megengedett továbbá oldalirányú, hajlító igénybevételnek, húzó igénybevételnek, csavaró igénybevételnek, ütésnek, melegedésnek, túlzott szennyvíz ráfröccsenésnek, sós víznek kitenni, ráfesteni, az impresszumot eltávolítani, ömlesztve szállítani, valamint átalakítani, megmunkálni (pl. felnyitni).
A gázrugó minden egyes ki-be mozgatási ciklusa során minimális erőveszteséget szenved. Élettartam szempontjából tehát az a mérvadó, hogy mekkora a megengedett erőveszteség ameddig az alkalmazás működése még elfogadható.
SUSPA belső, normál és szélsőséges körülmények közötti működtetést kombináló, minőségi tesztje szerint 50ezer teljes ciklusra maximálisan 12% erőveszteség jelentkezik. Helyes beépítéssel, valamint kedvező körülmények közti alkalmazással ennek mértéke jóval kevesebb is lehet.

Pozicionálható gázrugók

Főbb alkalmazási területek:

• Bútoripar
• Egészségügy, rehabilitáció
• Fitness, wellness
• Tömegközlekedési járművek
• Járműipar
• Egyéb alkalmazások

Amennyiben termékébe pozicionálható gázrugót kíván betervezni, forduljon a Biotek Kft-hez. Kollégáink a Suspa mérnökcsapatával együttműködve segítenek Önnek a megfelelő típus kidolgozásában, amely minimális mennyiségi igényhez kötött.

Suspa rögzíthető gázrugó utángyártására csak akkor van lehetőségünk, ha általunk generált alkalmazásban lévő gázrugóról van szó. Ellenkező esetben, kérjük szíves megértését, forduljon a késztermék gyártójához.

Hidraulikus lengéscsillapítók

A hidraulikus lengéscsillapító olyan energia átalakító gépelem, amely a hozzá kapcsolt elemek mozgási energiáját termikus energiává, hővé alakítja. Lengéscsillapító használata olyan alkalmazásoknál javasolt, ahol az erős, tartós vibráció okozta káros hatásokat kívánjuk elkerülni, vagy mozgó tömeg sebességét szeretnénk csillapítani ott, ahol a véletlenszerű eseti, vagy a tervezett visszatérő ütközés a termék korai tönkremeneteléhez vezetne. Alkalmazásuk közkedvelt lenyíló ajtók esésének megakadályozására is.

Főbb alkalmazási területek:

• Járműipar
• Általános gépipar
• Bútoripar
• Háztartási gépek, berendezések
• Egyéb alkalmazások

Amennyiben termékébe lengéscsillapítót kíván betervezni, forduljon a Biotek Kft-hez. Kollégáink a Suspa mérnökcsapatával együttműködve segítenek Önnek a megfelelő lengéscsillapító típus kidolgozásában, amely minimális mennyiségi igényhez kötött.

Suspa lengéscsillapító utángyártására csak akkor van lehetőségünk, ha általunk generált alkalmazásban lévő lengéscsillapítóról van szó. Ellenkező esetben, kérjük szíves megértését, forduljon a késztermék gyártójához.

Magasságállító rendszerek

Varistand – Gázrugós magasságállító rendszer

A Varistand egy rejtve beépített pozícionálható gázrugóval működtetett, esztétikus megjelenésű, állítható magasságú asztalláb. Beszerelésre kész kivitel, az asztallapra a bútoriparban elterjedt osztású 12 csavaros rögzítéssel, a csillagtalpba szintén az általánosan alkalmazott 50mm-es #3 Morse kúpos illeszkedéssel egyszerűen és gyorsan összeépíthető. Fő alkalmazási területe egylábú asztalok, bárasztalok, kiállítási bútorok, szószékek lábaként.

Egyéb jellemzők:

• Kitolt hossz max.1065mm, löket max.450mm (rövidebb kivitel lehetséges)
• 70N vagy annál nagyobb (max.400N) kitolóerővel
• Standard szín krómozott, de egyéb RAL színekben is igényelhető
• Kioldókaros vagy kioldógombos működtetéssel állítható
• OverRide (kioldókar használata nélkül emelhető) funkcióval ellátható

Bemutatótermünkben a Varistand asztal megtekinthető és kipróbálható. Felmerülő kérdés esetén lépjen kapcsolatba kollégáinkkal.

Movotec – Hidraulikus magasságállító rendszer

A Movotec egy nagy teherbírású, hidraulikus közeggel rendelkező, ergonómikus magasságállító rendszer. Alumínium gépépítő profilokból készült egységekhez (pl. Bosch,Item) utólag könnyedén hozzáépíthető, a sarokláb kivitel 45-ös alumínium profil rendszerbe direktben beépíthető.
Fő alkalmazási területe gyártósorok munkaállomásai, anyagtovábbító sorok gyors átállítása, masszázságyak, szerelőasztalok, stb.

Egyéb jellemzők:

• Utólag felszerelhető, beépíthető sarokláb, és teleszkópos aluprofil kivitel
• Teherbírás 907kg-ig, állítási tartomány 150-400mm típustól függően
• Kézi forgatókaros és elektromos pumpás mozgatással
• Alumínium gépépítő profilhoz könnyedén szerelhető
• 4-6-8 lábas komplett rendszerek

Honlapunkról PDF-ben letölthető angol nyelvű Movotec termékismertetőben további információt talál. Bemutatótermünkben a Movotec rendszer megtekinthető és kipróbálható. Felmerülő kérdés esetén lépjen kapcsolatba kollégáinkkal.

ELS 3 – Elektromos magasságállító rendszer

Az ELS egy minőségi irodabútorok számára kifejlesztett, elektro-mechanikus mozgatású, precíziós és kompakt magasságállító rendszer. Használatával az asztal az ergonómiát szem előtt tartva egyénhez állítható, valamint lehetővé teszi ugyanannak az asztalnak ülő és álló helyzetben való használatát.
Fő alkalmazási területe irodabútorok, előadói pultok, multifunkcionális munkaállomások.

Egyéb jellemzők:

• Négyszög keresztmetszetű láb, normál és fordított teleszkópos elrendezéssel
• 50kg/láb teherbírás
• 2db lábbal rendelkező rendszer építhető, szinkronizált mozgatással
• 570mm összetolt hossz, 650mm emelési löket, 35mm/s mozgási sebesség
• Egyszerű vagy kijelzős, programozható kezelőgombokkal, illetve távirányítóval vezérelhető állítás
• Standard szín ezüstszürke

Honlapunkról PDF-ben letölthető angol nyelvű ELS3 termékismertetőben további információt talál. Felmerülő kérdés esetén lépjen kapcsolatba kollégáinkkal.

A partnerek hatékony és gyors kiszolgálása érdekében gázrugók és magasságállító rendszerek termékcsoportjaiban szereplő termékekre kialakított egy ún. „Quick-Ship” programot, melynek keretében raktáron tartja a termékskála legjellemzőbb típusait. Speciális igény esetén, amennyiben nem talál megfelelőt ezen termékek között, alkalmazás specifikus egyedi termékek is kidolgozhatók.

Szem előtt tartva a minőséget és a környezetvédelmet, a Suspa rendelkezik ISO/TS 16949 autóipari, ISO 9001 vállalat- és minőségirányítási, ISO 14001 környezetirányítási irányelveket magában foglaló tanúsítványokkal.
