Szegecselési rendszerek

A POP® márkanevet napjainkban már szinte minden iparban dolgozó ember ismeri. Történetét tekintve, egy angliai repülőgépgyártó cég 1916-ban szabadalmaztatta az egyoldali hozzáférés mellett beszerelhető húzószegecset, melynek sorozatgyártására a Tucker Fasteners vállalatot kérték fel. Ez a húzószegecs a második világháború után popszegecs néven vált ismertté és terjedt el széles körben.


A ma már az Emhart Teknologies csoport részévé vált Tucker a popszegecsek mellett kibővítette a POP® termékkínálatot, melyben a szegecsek választékának növekedése mellett egyéb behúzható elven működő termékcsoportok, szegecsanyák, oldható gyorsrögzítő rendszerek is megjelentek. A technológiai háttér biztosítása érdekében minden egyes POP® termék beszerelésére létezik kéziszerszám vagy szerszámgép.

Pop szegecsek

  • Húzószár fej visszatartása
  • Szegecstest merevsége
  • Ellenoldali szétterülés
  • Tömítettség foka vagy vízzáró képesség
  • Furatkitöltő képesség
  • Zajmentesség
  • Átfogási tartomány szélessége
  • Összehúzó képesség



Szegecstípusok:



Nyitott végű

Nyitott végű

Széles méret- és anyagválasztékkal rendelkező szegecstípus általános felhasználásra, többféle fejkialakítással.







FSR rivet



FSR (flush setting rivet)

Helytakarékos nyitott szegecs, amely behúzás után egyik lemezoldalon sem áll ki a sík felületből, valamint kiküszöböli a behúzószár leszakadt fejének kihullását, amely rövidzárlatot okozhatna. A lemez előkészítése során mindkét lemezt elő kell süllyeszteni.









Zárt vágű



Zárt végű

Teljesen zárt szegecstesttel rendelkezik, ezért ideális olyan alkalmazásokhoz, ahol vízzárás szükséges vagy a behúzószárfej esetleges kiesése nem engedhető meg.






LRS



LSR (load spreading rivet)

A behúzás során a szegecs teste az ellenoldalon hátomfelé nyílik és a nagy támaszkodó felület miatt az összeszorító erő jobban eloszlik. Ennek köszönhetően morzsolékony és lágy anyagok esetében kiválóan alkalmazható.






MGR

MGR (multi-grip rivet)

A Multi-Grip szegecsek szélesebb átfogástartománnyal rendelkeznek a többi szegecsnél, lehetővé téve egy szegecstípus használatát és raktározását több különböző méretű hagyományos szegecs helyett. Emellett jó, rezgésmentes kötést biztosítanak még pontatlan furatok esetén is.






vgrip.pngVgrip

Esztétikus megjelenésű Multi-Grip szegecs nagyon jó behúzószárfej visszatartási tulajdonsággal. Kiváló összehúzó képessége és ellenoldali szétterülése révén magas húzószilárdsággal rendelkezik, barázdált behúzószára jó megfogást biztosít csökkentve a húzópofák kopását.








Peel

Használata ideális puha, rideg vagy morzsolékony anyagoknál, mint műanyag, gumi, fa, GFRP vagy rétegelt lemezek.






t-rivet.pngT-szegecs

Ez a szegecstípus a Peel szegecs jellemzői mellett növelt összehúzó képességgel rendelkezik, és a behúzószárfej visszatartása miatt növelt nyírószilárdságot biztosít a behúzott szegecsnek.





F-series

Kitűnő furatkitöltő képessége magas rezgésállóságot biztosít a szegecskötésnek, kombinálva a behúzószárfej stabil megtartásának köszönhető zajmentes kivitellel.





HS



HS (high strength)

Egy M6-os csavar szilárdsági jellemzőit meghaladó nagyerejű POPszegecs 6,4mm méretben. Kiváló összehúzó képességgel, furatkitöltő képességgel, húzószár fej visszatartással és széles ellenoldali szétterüléssel rendelkezik.






HR

HR (high retention)

Kivételes összehúzó képességgel rendelkező szegecstípus növelt ellenoldali szétterüléssel. Behúzószár fej visszatartási tulajdonsága zajmentes kivitelt biztosít.




Rovátkolt



Rovátkolt

Alumínium anyagú szegecs fába és más lágy/szálas anyaghoz történő rögzítéshez. Nem szükséges átmenő furat az alsó anyagban.








STR

Ezen acél szegecs testének vége behúzáskor szétnyílik, ami a visszatartott behúzószár fejjel együtt magas kihúzási szilárdságot biztosít a kötésnek. Használata fában ideális, és nem igényel átmenő furatot az anyagban.









TVD

Ez az egyedülálló zárt végű rozsdamentes acél szegecs növelt megtámasztást biztosít a kötésnek gyenge vagy vékony ellenoldali lemezanyag használata esetén.



Adja meg a kívánt anyagminőséget, furatméretet, átfogást (teljes összefogandó vastagság), valamint hogy melyik fent említett tulajdonságnak kell megfeleltetni a szegecset, és kollégáink segítenek a megfelelő típus kiválasztásában. Minimális nyíróerő vagy húzóerő igény esetén, azokat is célszerű megadni.

A teljes méretválasztékot és műszaki adatokat megtalálja az angol nyelvű POPszegecs katalógusban, amely PDF formátumban honlapunkról letölthető.

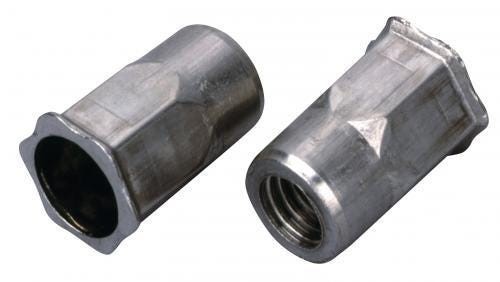

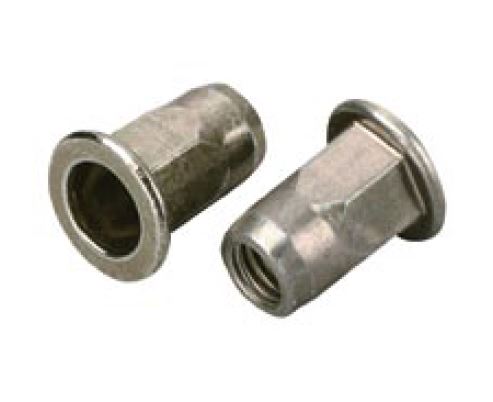

Pop-Nut szegecsanyák



Az Emhart Teknologies cég a nagy múltú popszegecs termékek mellett behúzható szegecsanya gyártással is foglalkozik. Szegecsanya használatával megbízható, tartós, teherbíró anyamenetet hozhatunk létre vékony lemezekben, illetve zártszelvényekben és hasonló egyoldali hozzáférésű helyeken. A szegecsanyát a megfelelően előkészített furatba helyezzük, szegecsanya húzó szerszámmal meghúzzuk, minek hatására a szegecsanya teste megroppan a behúzással ellentétes lemezoldalon, a szegecsanya pedig stabilan a hordozójába rögzül.


  • Egyoldali hozzáférés esetén is használható
  • Teherbíró menet vékony lemezben
  • Gyors szerelhetőség
  • Nem roncsolja a felületet
  • Nem deformálja a munkadarabot


  • M3-tól M12-ig

Test kialakítások:

  • hengeres, recézett hengeres, hatszög, részben hatszög
  • nyitott végű, zárt végű
  • peremes, süllyesztett, mikroperemes  PSZFON_M12_group_02.png

Anyagminőségek:

  • alumínium
  • acél
  • 302-es rozsdamentes acél

Kialakítások, méretek és anyagok számos kombinációjában készülnek POP-Nut szegecsanyák. A termékválasztékról részletes információt talál az angol nyelvű POP-Nut szegecsanya katalógusban, amely PDF formátumban honlapunkról letölthető.

A behúzható szegecsanya számos iparágban és felhasználási területen alkalmazható, mint élelmiszeripar, gyógyszeripar, vegyipar, elektronikai berendezések, orvosi berendezések, telekommunikáció, fémbútorok, autógyártás, hajók, repülőgépek, tömegközlekedési járművek, világítótestek, erőművekben, stb.



Pop-Bolt oldható gyorsrögzítés



POP Bolt™ egy gyorsan szerelhető, szétszerelhető és újrahasznosítható rögzítő rendszer. A csavar és anya típusú kötés előnyeit a szegecselés sebességével egyesítő POP Bolt™ olyan alkalmazásokra ideális, amelyek erős rögzítés mellett a szerelhetőséget is megkívánják.

POP_Bolt_hex_head_and_collar_03.pngA POP Bolt™ rendszer két alkotórészből, a szakadó húzószáras menetes csavarból és a formálható anyagyűrűből áll. Beszereléskor a POP Bolt behúzó szerszám először a csavart maga felé húzza, ami összeszorítja az összefogandó elemeket. Ezt követően a szerszám feje hatlapúra formálja az anyagyűrű külső részét, míg annak csavarra szorítása által belső menet képződik a belsejében. Végezetül a húzószár a gyöngítésnél leszakad. A végeredmény egy utólag szétszerelhető, egyenletes szorítási erővel rendelkező mechanikai kötés.

POP_Bolt_slotted_truss_head_and_collar.pngAz említett hatlapúra formálható anyagyűrű mellett létezik egy úgynevezett Secureset biztonsági változat is. Szerelés után kerekített forma vandálbiztos, kiválóan ellenáll a támadásoknak, eltávolítása speciális szerszámmal lehetséges. Secureset további előnye, hogy a vibrációnak jobban ellenáll, valamint húzásra jobban terhelhető.

POP Bolt fej kialakítások:

  • hatlapfejű peremes
  • hornyolt lencsefejű
  • egyéb speciális kialakítások

POP Bolt anyagminőségek:

  • 8.8 minőségű acél
  • A2-es rozsdamentes acél

A kifejezetten a szállítmányozási szektor számára kifejlesztett POP Bolt Twinfix rendszer, a csatoknak és görgőknek a teherautó ponyváihoz rögzítésére szolgál. A alapesetben Twinfix szétszerelhető, de Secureset megoldást használva biztonsági kötés hozható létre.

A termékválasztékról részletes információt talál az angol nyelvű POP Bolt™ katalógusban, amely PDF formátumban honlapunkról letölthető.



Popszegecs húzó szerszámok:

Kézi szerszámok (PS15, PS25, PS40, PS45)



ProSet_XT1.pngProSet® XT1 pneumatikus szerszámgép

76001-00001 - Kompakt, könnyű és megbízható hidro/pneumatikus szerszámgép, gyártósori használatra ideális. A legjobb erő/súly aránnyal rendelkezik a megegyező mérettartományban használható szegecshúzó szerszámgépek között. Robosztus gumi talpazata védi a gépet a sérülésektől.

  • 2,4-4,0mm-es popszegecsekhez
  • Húzóereje 5,5bar nyomáson 6,5kN
  • Súlya 1,17kg
  • Erő/súly aránya 5,55kN/kg
  • Húzólökete 18mm
  • Ciklusidő körülbelül 0,4 másodperc
  • Levegőigénye 5.0-7.0bar
  • Zajszintje 77,95dB(A)
  • Behúzószárak gyűjtőtartálya egyszerűen és gyorsan fel-le szerelhető




ProSet® XT2 pneumatikus szerszámgépProSet_XT2.png

76002-00001 - Ez a géptípus a legáltalánosabban használt popszegecs méretválaszték beszerelésére lett kifejlesztve. Könnyű súlyának ellenére kiváló húzóerővel rendelkezik. Robosztus gumi talpazata védi a gépet a sérülésektől.

  • 3,0-4,8mm-es popszegecsekhez
  • Húzóereje 5,5bar nyomáson 8,9kN
  • Súlya 1,26kg
  • Erő/súly aránya 7,06kN/kg
  • Húzólökete 20mm
  • Ciklusidő körülbelül 0,6 másodperc
  • Levegőigénye 5.0-7.0bar
  • Zajszintje 77,1dB(A)
  • Behúzószárak gyűjtőtartálya egyszerűen és gyorsan fel-le szerelhető




ProSet® XT3 pneumatikus szerszámgépProSet_XT3.png

76003-00001 - 17 kN húzóerejével a nagyobb átmérőjű, erősebb popszegecsek szereléséhez használható. Extrém módon hosszú húzólöketének (26mm) köszönhetően olyan hosszabb szegecsek behúzására is alkalmas, mint a Monobolt. Robosztus gumi talpazata védi a gépet a sérülésektől.

  • 4,0-6,4mm-es popszegecsekhez
  • Húzóereje 5,5bar nyomáson 17,0kN
  • Súlya 2,14kg
  • Erő/súly aránya 7,94kN/kg
  • Húzólökete 26mm
  • Ciklusidő körülbelül 0,9 másodperc
  • Levegőigénye 5.0-7.0bar
  • Zajszintje 78,4dB(A)
  • Behúzószárak gyűjtőtartálya egyszerűen és gyorsan fel-le szerelhető














ProSet® XT4 pneumatikus szerszámgépProSet_XT4.png

76004-00001 - A ProSet szerszámcsalád legerősebb szerszámgépe, amely 2,16 kg súlya mellett 23 kN erő kifjejtésére képes, így extrémebb szakítóerőt igénylő, szerkezeti szegecstípusok is szerelhetők vele. Alkalmas továbbá Avdelok, Maxlok és Avtainer lockboltok szerelésére is. Robosztus gumi talpazata védi a gépet a sérülésektől.

  • 4,0-6,4mm-es popszegecsekhez
  • Húzóereje 5,5bar nyomáson 23,0kN
  • Súlya 2,16kg
  • Erő/súly aránya 10,65kN/kg
  • Húzólökete 18mm
  • Ciklusidő körülbelül 1,0 másodperc
  • Levegőigénye 5.0-7.0bar
  • Zajszintje 77,9dB(A)
  • Behúzószárak gyűjtőtartálya egyszerűen és gyorsan fel-le szerelhető

    ProSet XT szerszámgép széria termékismertetője (angol)




ProSet® PB2500 akkumulátoros szerszámgépProset_pb2500.png

Megbízható, kedvező súllyal és 2,4-4,8mm szegecsek szereléséhez alkalmas húzóerővel rendelkező akkumulátoros szerszámgép. Kiválóan használható helyszíni és minden olyan szerelésnél, ahol a sűrített levegő nem elérhető. Erős dobozban, töltővel, 1db DeWALT 18V 2,0Ah akkumulátorral és 3,2-4,8mm-es szegecsekhez használatos fejegységekkel kerül szállításra.

  • 2,4-4,8mm-es popszegecsekhez
  • Húzóereje 8,5kN
  • Súlya 1,72kg (2,0Ah akkumulátorral)
  • Húzólökete 25mm
  • Zajszintje 74dB(A)
  • 2,0Ah 18V DeWALT Li-ion akkumulátorral
  • 30 perc töltési idő 2,0Ah akkumulátor esetén
  • átlagosan 1200db 4,8-as szegecs behúzás egy töltéssel
  • üríthető behúzószár gyűjtőfészekkel rendelkezik
  • 4,0Ah akkumulátor opcionálisan rendelhető

    ProSet PB2500 akkumulátoros szegecshúzó szerszámgép termékismertetője (angol)




Proset_pb3400.pngProSet® PB3400 akkumulátoros szerszámgép

Nagyobb átmérővel rendelkező 4,8-6,4mm szegecsek szerelésére kifejlesztett akkumulátoros szerszámgép. Kiválóan használható helyszíni és minden olyan szerelésnél, ahol a sűrített levegő nem elérhető. Erős dobozban, töltővel, 2db DeWALT 18V 4,0Ah akkumulátorral és 4,8-6,8mm-es szegecsekhez használatos fejegységekkel kerül szállításra.



Szegecsanya húzó szerszámok:



Kézi szerszámok (PNT110, PNT210, PNT310, PNT410)




ProSert XTN20 pneumatikus szerszámgép

  • Kombinált erő- és löketvezérelt gép
  • M3-M6 rozsdamentes acél, M3-M8 acél és M3-M10 alumínium szegecsanyákhoz
  • Behúzás és kihajtás a ravasz egyszeri folyamatos aktiválásával
  • Súlya 1,59kg












PNT1000L-PC pneumatikus erővezérelt szerszámgép

  • Erővezérelt szerszámgép, löketbeállítást nem igényel
  • M6-M10 rozsdamentes acél, M6-M12 acél és alumínium szegecsanyákhoz
  • Behúzás és kihajtás a ravasz egyszeri folyamatos aktiválásával
  • Súlya 2,77kg







Az Emhart Teknologies piacvezető cég révén élen jár a fejlesztésben, folyamatosan megjelenő új termékekkel igyekszik megoldásokat kínálni, a felmerülő új vevői igényekre. A Biotek Kft. az eredeti POP gyártó termékeit forgalmazza, hogy élen járjon a megoldás centrikus szegecselési technológiában.
