Accuride

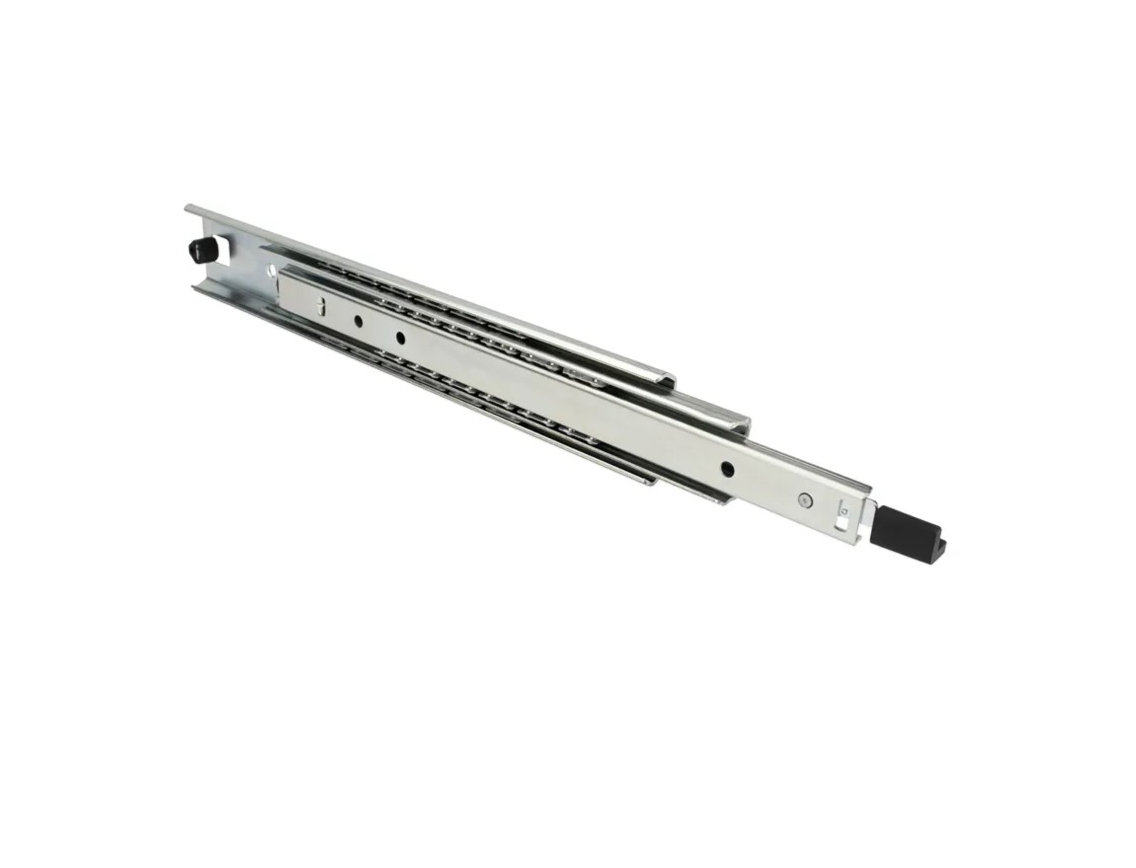

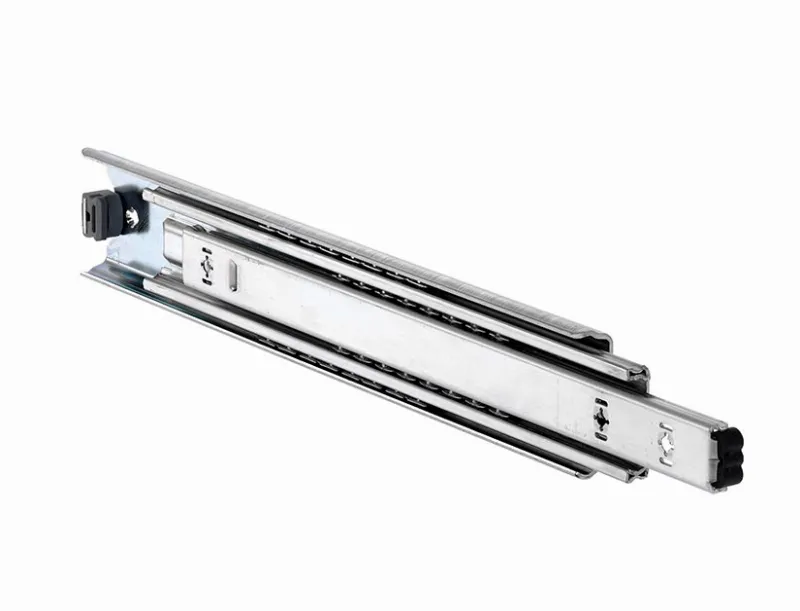

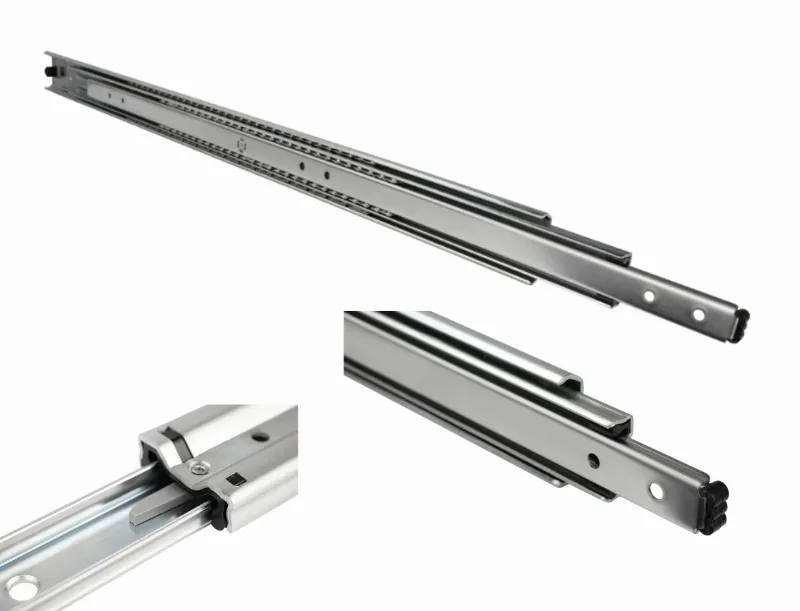

Teleszkópos golyós vezetősínek

Az Accuride cég a világ egyik vezető teleszkópos golyós vezetősín gyártója 1962 óta. Folyamatos fejlesztések, korszerű gyártástechnológia és folyamatos minőségellenőrzés garantálja az állandó magas minőséget és a vevői igényeket kielégítő, bővülő termékkínálatot.

Accuride termékek csoportjai:

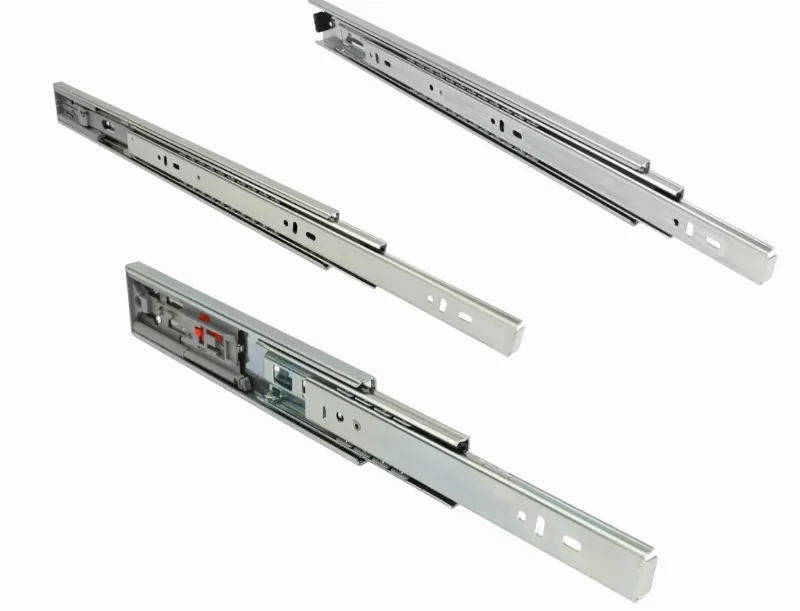

• Vezetősínek típusai és tartozékok (szerelőkonzolok):  A vezetősínek a golyós megvezetésnek és a magas gyártási minőségi követelményeknek köszönhetően pontosan illeszkednek egymáshoz, és a katalógusban megadott használati ciklus alatt egyenletes, könnyed, precíz mozgatást biztosítanak.



  A könnyed mozgatás, mint alapfeladat mellett szinte valamennyi vezetősín típus rendelkezik egy vagy több különleges funkcióval, melynek köszönhetően egy Accuride vezetősín jóval többet nyújt, mint egy egyszerű, hozzáadott funkció nélküli fióksín. Vezetősínek használatával javíthatja a helykihasználást és egyes funkcióknak köszönhetően könnyű, biztonságos hozzáférést biztosíthat javítás és karbantartás során.
  A beszerelés megkönnyítését egyes vezetősín típusoknál opcionálisan elérhető szerelőkonzolok segítik.

  A termékek részletes adatlapját és méretválasztékát megtalálja részletes, angol nyelvű Accuride katalógusunkban, amely PDF formátumban honlapunkról letölthető.

• Egyéb termékek: TV lift, Monitor lift, PC tároló, Kébelvezető kar:

  TV lift (DBLIFT-0127)

  A TV lift LCD, illetve Plazma TV-k mozgatására alkalmas elektro-mechanikus lift mechanizmus. TV lift használatával a televízió egy megfelelően kialakított bútorba süllyesztve esztétikusan elrejthető, és használat esetén kiemelhető. A működtetés távirányító segítségével történik.

  Főbb jellemzői:

  • maximális teherbírás 54 kg
  • maximális kiemelés 864 mm
  • képernyő átmérő max 85cm
  • kiemelés ideje max 15 másodperc
  • előszerelt, bekábelezett
  • rögzítési furatok különböző tv típusokhoz (konzol opcióként)
  • 2 távirányító
  • ujjbecsípődés gátló
  • rögzítő csavarokat tartalmazza



  Monitor lift (DBLIFT-0019)

  A monitor lift, LCD monitorok és kisméretű LCD TV-k (max.6,5kg) rejtett beépítésére kifejlesztett, egyszerűen kezelhető, mechanikus működésű, ellensúlyos emelőlift.
  Ideális felhasználási területe olyan többfunkciós asztaloknál, ahol esztétikai vagy helykihasználási okok miatt a monitor asztalba történő elrejtése előnyt jelent. (könyvtárakban, konferenciatermekben, oktatási intézményben, bankokban, üzletekben, otthonra, stb.)

  Főbb jellemzői:

  • Nyomásra nyitó és záró mechanikus lift, elektromosságot nem igényel
  • 2,5-6,5kg közötti, max. 22" átmérőjű és 450mm magas LCD képernyőkhöz.
  • 538mm emelési út, 2 másodperc alatti emelési idő
  • +/- 112,5° elfordíthatóság
  • Kábelvezető elemeket tartalmaz.
  • Rögzítő elemeket tartalmaz.
  • Ellensúly hozzáadásával, elvételével a monitor súlyához finomítható mozgás. A csomag egy súlycsomagot tartalmaz.
  • RoHS megfelelőség.
  • Rendelhető tartozékok:
    • súlycsomag (10db 110g-os súly)
    • súlyrögzítő kit 2-nél több súlycsomag felszereléséhez
    • fix VESA szerelőlap
    • billenthető VESA szerelőlap



  PC függesztő tartók

  PC tartó használatával számítógépét az asztal aljához erősítheti, ami kifejezetten előnyös változtatható magasságú asztalok esetében, mert a számít. Különböző felrögzítési lehetőségekből választhatja ki a legmegfelelőbb megoldást.
  Bármilyen asztalra utólag felszerelhető, nem kell tárolórekesz és általa helyet spórolhat az asztal tetején anélkül, hogy a számítógépet a földre tenné.

  Főbb jellemzői:

  • 34kg súlyig és 163cm kerületű számítógépházig használható.
  • Fix és forgó adapteres felfüggesztések.
  • Egyszerre stabilan és lágyan tartja meg a számítógépet.
  • Függőleges házhoz alkalmazható, de speciális adapter használatával vízszintes házhoz is.

  A PC tartókról részletesebb leírást talál, az angol nyelvű Accuride katalógusunkban, amely PDF formátumban honlapunkról letölthető.



  Kábelvezető kar

  Kábelvezető kar használata vezetősínen kihúzható szerveregységek esetén javasolt, melynek segítségével a gép hátuljába csatlakozó kábeleket stabilan megvezetheti, és elkerülheti a kábelek véletlen kihúzódását, összeakadását.

  A kábelvezető karról részletesebb leírást talál, az angol nyelvű Accuride katalógusunkban, amely PDF formátumban honlapunkról letölthető.

Ezen termékek elősegítik a jobb helykihasználást, a vezetősínek hozzáadott funkcióknak köszönhetően számos alkalmazási területre kínálnak megoldást fiókok, tartótálcák mozgatására, míg a TV lift és monitor lift segítségével a termékek bútorba rejthetők.

Alkalmazási területek:

• Ipari gépek, tároló szekrények
• Elektronikai- és tesztberendezések
• Pénz- és játékautomaták, pénztárgépek
• Telekommunikációs szekrények, tárolók
• Mentő- és tűzoltóautók
• Tehergépjárművek
• Repülőgépek, hajók
• Bútorok, irodabútorok, íróasztalok

Az Accuride minden egyes gyártási telephelye rendelkezik ISO9001 minősítéssel, valamint az európai gyáregységek az ISO14001 környezetirányítási rendszer, és az ISO TS16949 autóipari gyártásra vonatkozó követelményeinek is megfelelnek.

Különleges funkciók

Leszerelhető első tag

A vezetősín első eleme egy biztosító kar kioldásával egyszerűen leszerelhető és visszahelyezhető. Ez a funkció olyan beépítéseknél előnyös, amelyeknél a karbantartás, a szerelhetőség, a fiók mögötti tér hozzáférhetőségi igénye miatt a fiók gyors és egyszerű le- illetve felszerelésére van szükség. Azáltal, hogy nincs szükség le- és felcsavarozásra, jelentős idő- és költségmegtakarítás érhető el.

Összetolt / kihúzött helyzetben reteszelés

A vezetősín az összetolt / kihúzott végállapotokban reteszelve marad mindaddig, amíg egy kar segítségével nem oldjuk a reteszelést. Ezen funkciók olyan beépítéseknél javasoltak, ahol a sínre szerelt egység tehetetlenségből fakadó mozgása valamint a véletlen nyitás-zárás biztonsági okokból nem megengedhető. Közúti járműveken, vasúti járműveken, autóbuszokon elhelyezett fiókok, akkumulátortartó tálcák, stb. mozgatására és nagy tömegű fiókoknál, melynek akaratlan mozgása balesetveszélyes lehet, alkalmazásuk kifejezetten javasolt.

Összetolt / kihúzott helyzetben tartás

A vezetősínt egy rugalmas elem az összetolt / kihúzott végállapotokban tartja mindaddig, amíg ebből a helyzetből külső erő segítségével ki nem mozdítjuk. Ezen funkciók olyan beépítéseknél előnyösek, ahol reteszelésre nincs szükség, de kisebb vízszintestől való eltérések miatt, a fiók magától kinyílhat, vagy becsukódhat. Kedvelt funkció szerszám, személyes holmi, alkatrész, stb. tároló rekeszek, fiókok esetén olyan ipari környezetben, ahol a fiókot tartó egység vízszintbe állítása nehezen megoldható.

Önbehúzás (SC, HDSC)

A vezetősín a fiók betolásakor a végállapot közelébe érve egy rugós alkatrész segítségével magától behúzódik. Az SC típus normál, a HDSC típus növelt erejű önbehúzást biztosít. Ez a funkció olyan fiókok esetében előnyös, amelyeknél a teljesen csukott végállapot felvétele fontos követelmény, mint például reteszelt fiókos szekrénynél ahol a fiók teljes bezárása nélkül egy másik fiók nem nyitható ki. Hasznos funkció mobil fiókos tárolók esetén is.

Csillapított önbehúzás (EC)

Az önbehúzó fióksínnek csapódástól mentes, finom, csillapított behúzását biztosítja a fiók betolásakor. Ezen funkció segítségével elkerülhető külön csillapító, csapódás gátló elem beépítése, ezért használata elterjedt minőségi bútorok, konyhabútorok, irodabútorok fiókjai esetében.

Nyomásra oldás (TR, HDTR)

A fiók betolt helyzetében az előlap kézzel történő megnyomásával a sínbe épített rugós tag a fiókot némileg kiveti, ahonnan könnyedén tovább nyitható. A bezárás szintén enyhe befelé nyomással történik. TR típus a fiók normál erejű, a HDTR típus a fiók növelt erejű benntartását biztosítja. Ez a funkció előnyös, ha kívülről esztétikus, fogantyú nélküli fiókot szeretnénk. Használata közkedvelt minőségi bútorok, konyhabútorok, irodabútorok, rejtett fiókok esetén.

Szintbeállító

A fióksín felszerelése után a fiók elejének szintbeállítását teszi lehetővé egy excenteres csavaros rögzítő elem segítségével. Többfiókos szekrények esetén hasznos funkció, ahol a gyártási pontatlanságok kiküszöbölésére a fiókok utólagos finom beállítására szükség lehet. 2132-es és 3832-es típusok jellegzetes funkciója.

Rezgéscsökkentő tüskék

A vezetősín alkotórészei közé edzett acél tüskék illeszkednek be a vezetősín összetolt állapotában, csökkentve a rezgések felerősödését a tagok és a golyók között és annak károsító hatásait, a golyós megvezetés tehermentesítése által. A 0522-es típus funkciója. Mozgó járművekre szerelt nagy tömegű egységek tartása (mint akkumulátortálca) esetén, és vibrációs környezetben előnyös a használata.

Műszaki adatok, beépítése

Terhelhetőség

• A terhelhetőség vízszintes mozgású, egymástól 450mm távolságra, keresztmetszetében álló helyzetben felszerelt sínpárra vonatkozó legnagyobb megengedett, egyenletesen eloszló terhelés kilogrammban megadott értéke.
• Egy adott típusú vezetősín terhelhetősége a hossztól függően változhat. Lásd a katalógusban a termék adatlapján.
• 450mm-nél szélesebb fiókok esetében a ténylegesnél nagyobb terheléssel, és lehetséges oldalirányú igénybevételek figyelembevételével kell számolni.
• Rendeltetésszerű használat esetén a helyes működés 10000 ciklusszámig garantált, de ez egyes típusoknál eltérhet és sok esetben magasabb. Lásd a katalógusban a termék adatlapján.
• A terhelhetőség értéke dinamikus terhelésre vonatkozik, és a sínpár kihúzott helyzetében 100%-os statikus biztonsági tényezővel rendelkezik.
• Fekvő beépítésnél, a megengedett terhelés a névleges érték 25%-a. Nem minden típus alkalmas fekvő beépítésre.
• Megfelelő rögzítőelemeket használjon a felszereléshez. Ajánlott, hogy minden egyes rögzítési pont elviselje a maximális megengedett terhelést.

Kinyúlás

• Kétirányú – a kinyúlás körülbelül 75%-a az összetolt sínhossznak, mindkét irányban
• 75% kinyúlás – a kinyúlás körülbelül 75%-a az összetolt sínhossznak
• 100% kinyúlás – a kinyúlás körülbelül megegyezik az összetolt sínhosszal
• 100%+ kinyúlás – a kinyúlás nagyobb mértékű, mint az összetolt sínhossz

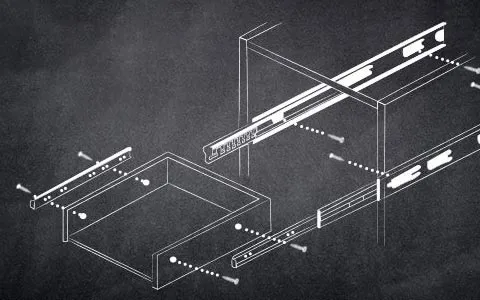

Beépítés

• A sínek élettartama és tulajdonságai nagymértékben függenek a helyes beépítéstől. Az ajánlott, elfogadható és nem javasolt beépítési módokról az alábbi illusztráció segítséget nyújt.

• • • • • • Célszerű az alkalmazás által megengedett lehető leghosszabb sínt kiválasztani egy típusból.

  • • • • • Ezen precíziós vezetősínek pontos beépítést igényelnek, nagy hézagot a fiók és az oldalfal között nem tolerálnak.

          • Az optimális fiók-fal oldaltávolság= névleges sínvastagság + min.0,2mm max.0,5mm.

Sínek anyagai, felületkezelése

• Tagok:
  • hidegen hengerelt acél (FeP01Am)
  • hidegen hengerelt rozsdamentes acél (1.4301 ausztenites acél)
  • alumínium (AlMg3)
• Golyótartó kosár:
  • hidegen hengerelt acél (FeP01Am),
  • horganyozva rozsdamentes acél (1.4301 ausztenites acél)
  • műanyag (Nylon 6-6)
• Golyók:
  • szénacél krómozva (grade 200)
  • rozsdamentes acél (1.4034 ferrites acél)
  • műanyag (delrin)
• Kenőanyag:
  • Kenőzsír, -20 °C-tól +110 °C-ig
• Felületkezelés:
  A típusszám elején álló kétbetűs tag jelöli a sín felületkezelését vagy anyagát.
  • DZ- elektrohorganyzott, kék passzivált
  • DB- elektrohorganyzott, fekete passzivált
  • DW- fehér
  • DH- növelt korrózióállóság (min. 96 óra)
  • DS- rozsdamentes acél
  • DA- alumínium

Méretek, tűrések, adatok

• A katalógusban szereplő méretek milliméterben értendők.
• A súly (W) és terhelés (L) értékek egy sínpárra, kilogrammban értendők.
• Hosszméretek tűrése ±0,5mm
• Átmérők tűrése ±0,1mm
• Kitolási hossz (TR méret) tűrése ±3,0mm
• A ciklusszámok dinamikus teszt alapján megadott értékek.
• Javasolt használati hőmérséklettartomány -17°C és +70°C között
