PEM

Besajtolható rögzítőelemek

Előnyök:

• Kevesebb alkatrész. Kötőelemek, mint alátét, rugós alátét vagy elveszíthető anya a végszereléshez már nem szükséges.
• Kevesebb szerelési lépés. Miután a kötőelemek az alkatrészgyártás során beépítésre kerülnek a végszerelés kevesebb lépésből állhat.
• A végeredmény rövidebb szerelési idő. A kevesebb alkatrész és kevesebb szerelési lépés rövidebb szerelési időt, azaz önköltség megtakarítást eredményez.

A PEM® rögzítőelemek forgalmazását a Biotek Kft. 1994-ben kezdte el és azóta a rögzítőelemek széles választékát tartjuk raktárkészletén. Bemutatótermünkben munkatársaink bemutatják a PEM présgépek működését, funkcióit, előnyeit. A préselési eljárással, követelményekkel, egyedi igényekkel kapcsolatos kérdéseivel bizalommal fordulhat hozzánk.

A PennEnginereeng Fastening Technologies által gyártott rögzítőelemek nagy része megfelel a jelenleg érvényes európai RoHS (2002/95/EU) direktíva által előírt követelményeknek.

Besajtolható rögzítőelem típusok

Besajtolható rögzítőelemek kínálata a vevői igényeknek megfelelően folyamatosan bővül, mind típusválasztékban, anyagválasztékban és méretválasztékban. Az alábbi összefoglaló a teljesség igénye nélkül megmutatja a PEM® rögzítőelemek skáláját a hagyományos rögzítőelemektől kezdődően, a különlegesebb típusokig.

Besajtolható rögzítőelemek fémlemezbe

A PEM® rögzítőelemek elterjedt alkalmazása a fémlemezbe történő besajtolás. Különböző anyagú és felületkezelésű anyák, csapok, távtartók, elveszíthetetlen csavarok közül választhatja ki az alkalmazáshoz leginkább illeszkedő rögzítőelemet.

Általános PEM® rögzítőelem típusok:

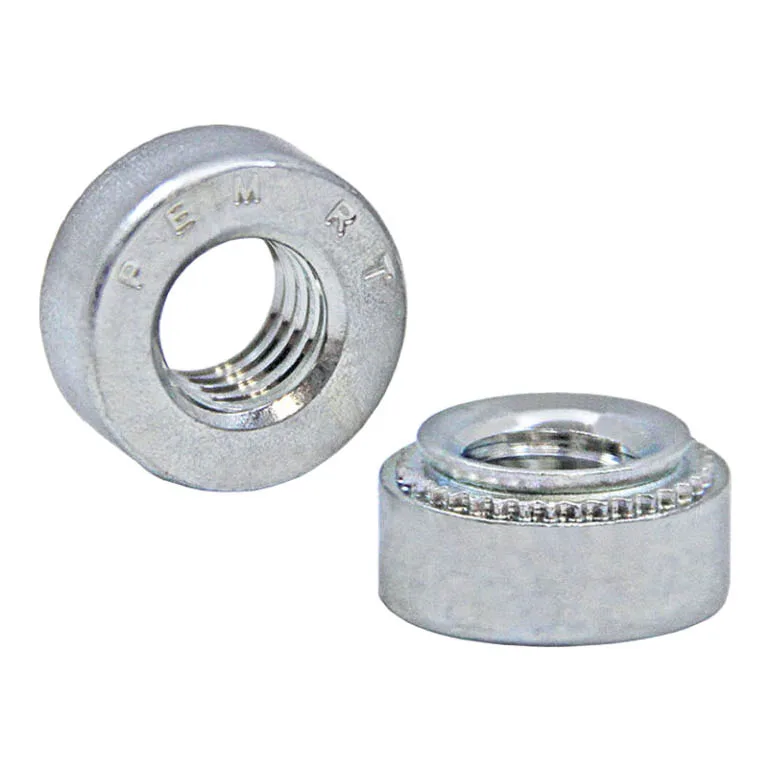

• besajtolható anyák
  • hagyományos anya (S, SS, H, CLS, CLSS, SP)
  • anya vékony lemezhez (SMPS)
  • lemezsíkba sajtolható süllyesztett anya (F)
  • önbiztosító anya (LAS, LAC, SL, HNL, LK, LKS, LKA, PL, PLC, CFN)
  • önbeálló anya (AS, AC, LAS, LAC, F10)
  • zsákfuratos anya (B, BS)
  • miniatűr anyák (FE, FEO, FEX, FEOX, U, UL)

• besajtolható menetes csapok
  • hagyományos menetes csap (FH, FHA, FHS, FH4)
  • menetes csap vékony lemezhez (TFH, TFHS)
  • menetes csap élközeli szereléshez (FHL, FHLS)
  • nagyszilárdságú kötésekhez (HFH, HFHS, HFHB, HFE)
  • zsákfuratba sajtolható menetes csap (CHA, CHC, CFHA, CFHC)

• besajtolható távtartók
  • átmenő furatos távtartó (SO, SOA, SOS, SO4)
  • zsákfuratos távtartó (BSO, BSOA, BSOS, BSO4)
  • távtartó vékony lemezhez (TSO, TSOS, TSOA)
  • távtartó élközeli szereléshez (DSO, DSOS)
  • bepattintós „Snap-Top” távtartó (SSA, SSC, SSS)
  • zsákfuratba sajtolható távtartó (CSS, CSOS)

• besajtolható tájolócsapok (TPS, TPS4)
• besajtolható elveszíthetetlen csavarok (PFHV, PF10, PFC2, PFS2, PFC2P, PFC4, PF11, PF11M, PF11PM, PF12, PF12M, PF30, PF31, PF32, PF50, PF60, SCB, SCBJ)

Műszaki részleteket a magyar nyelvű PEM® katalógus vonatkozó oldalain találja.

Besajtolható rögzítőelemek rozsdamentes acéllemezbe

A hiedelmekkel ellentétben, a rozsdamentes acél anyagból készült besajtolható rögzítőelemek, nem feltétlenül alkalmasak rozsdamentes acéllemezbe történő besajtolásra. Ehhez speciális kiképzésű, edzett rozsdamentes acél anyagú besajtolható kötőelemek szükségesek, sokszor nem elegendőek a horganyzott acél típusok rozsdamentes változatai.

Rozsdamentes acéllemezbe sajtolható PEM® rögzítőelem típusok:

• besajtolható anya (SP)
• besajtolható menetes csap (FH4)
• besajtolható tájolócsap (TPS4)
• besajtolható elveszíthetetlen csavar (PFC4)
• besajtolható távtartó (SO4, BSO4)
• besajtolható SpotFast szegecs (SFP)

Besajtolható rögzítőelemek NYÁK lemezekhez

Az elektronikai ipar fejlődésével szükségessé vált a besajtolható rögzítőelemek egy új generációjának kifejlesztése, amelyek alkalmasak nem fémes anyagokba történő besajtolásra. Ennek köszönhetően a PEM® rögzítőelemek választékában megtalálhatók műanyagba és nyomtatott áramköri panelekbe ültethető típusok is.

NYÁK technológiához használható PEM® rögzítőelem típusok:

• besajtolható anya (KF2, KFS2, KPS6)
• besajtolható menetes csap (KFH)
• besajtolható távtartó (KFE, KFSE, KFB3)
• besajtolható bepattintós távtartó (KSSB)
• ReelFast SMT távtartó (SMTSO)
• távtartó NYÁK lemez földeléséhez (SOSG, SOAG)
• besajtolható elveszíthetetlen csavar (PFK)

Speciális rögzítőelemek

Az általánosan elterjedt besajtolható termékek mellett, a PEM® speciális funkciókra használható besajtolható rögzítőelemeket is kínál.

Speciális rögzítőelem típusok:

• besajtolható „Keyhole” rögzítőelemek (SKC, SKC-F)
• besajtolható rugós tájolócsap (PTL2, PSL2)
• besajtolható „R’Angle” 90°-os rögzítőelem (RAA, RAS)
• besajtolható SpotFast szegecs (SF, SFP, SFW)
• besajtolható kábelkötegelő rögzítő elem (TD, TDO)
• beszegecselhető anya (RHB, HHB, RMHB)
• hegeszthető anya (WN, WNS)

Részletes, geometriai és furatelőkészítési méreteket, műszaki adatokat tartalmazó magyar nyelvű PEM® katalógust PDF formátumban letöltheti honlapunkról.

PEMSERTER® sajtológépek

A PEMSERTER® sajtológépek kifejezetten PEM® rögzítőelemek besajtolására lettek kifejlesztve. Szinte minden PEM® rögzítőelemhez létezik kézi és automata adagolású szerszámozás, mellyel hatékonyan, állandó magas minőséggel sajtolhatja be PEM® rögzítőelemeit PEMSERTER® gépeken. A sajtológépek választékában megtalálható egyszerű, kézi adagolású pneumatikus, és automata rögzítőelem adagolású hidro-pneumatikus sajtológép, így könnyen megtalálhatja cége gyártási volumenéhez leginkább illeszkedő sajtológépet.

PEMSERTER® Series 4 sajtológép

A PEMSERTER® Series 4 egy 53,4kN sajtolóerejű, kézi adagolású pneumatikus sajtológép. Tárolószekrényes állvánnyal, nullázható löketszámlálóval, megbízható mechanikus biztonsági rendszerrel, 457mm benyúlási mélységgel rendelkezik, acélba M10-es rögzítőelem méretig, lágyabb anyagokba M12-es méretig használható. Könnyen kezelhető, minimális karbantartási igénnyel rendelkező gép a kis- és középszériás lemezmegmunkáló üzemek nélkülözhetetlen kelléke.

Opcionális négyállású QX forgatható üllőtartó rendszer használatával 4 különböző rögzítőelemet sajtolhatunk be egyszeri munkadarab megfogással.

Jellemzők:

• beépített mechanikus biztonsági rendszer
• szerszámcsere 2 percen belül
• 457mm benyúlási mélység
• alkatrésztartó tálca
• 650 ciklus/óra teljesítmény
• QX bővíthetőség
• CE minősítés

Műszaki adatok:
Sajtolóerő:  max. 53,4kN
Működtetés:  pneumatikus
Levegőigény:  6-7bar, 2,79 liter/ciklus
Magasság (állványon): 1676mm
Szélesség:  660mm
Mélység:  940mm
Súly (állvánnyal): 372kg



HAEGER® sajtológépek

Amennyiben a fenti géptípusnál komplexebb, képernyővel rendelkező, munkaprogramok írására és tárolására alkalmas, automata adagolásra lehetőséget nyújtó vagy később bővíthető sajtológépet keres, a HAEGER sajtológépeink választékában a belépő alap típusoktól a komplett, 4-adagolós kivitelig megtalálhatja számítását.
