Torsion springs

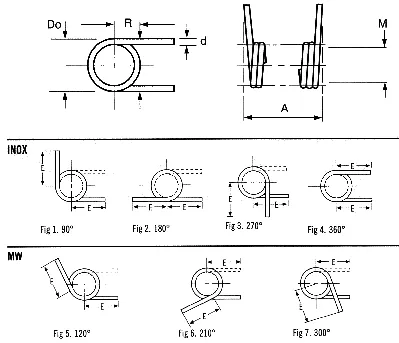

Do = Külső átmérő
D = Huzal átmérő
R = Terhelési pont (1/2E)
T = Nyomaték
M = Ajánlott vezetőcsap méret
E = Szárhossz (rugó tengelyvonalától)
A = Minimum tengelyhossz
Fig = Szárhelyzet típusa
Deg0 = Alakváltozás szögelfordulása
Anyag
Az Associated Spring forgató rugói alkalmasak arra, hogy csavarásból származó energiát tároljanak és visszaadják, vagy egy kisebb távolságon nyomóerőt fejtsenek ki. A rozsdamentes acél típus négy fajta, az ötvözetlen huzalból készült típus három fajta, a rajzon látható végállású kivitelben készül. A rugók tekercselési irányukban használhatók, ellenkező irányban a maximális terhelés csak kevesebb lehet. A forgatórugók általában tengelyre húzva használatosak. A javasolt tengelyméret tűrése kb. 10% lehet a megadott szögelfordulás mellett. Nagyobb szögelfordulás esetén a tengely méretét csökkenteni kell. A rugó megfelelő működéséhez a minimum tengelyhosszt be kell tartani. A megadott nyomaték értékek általános esetben megfelelőek. Ez statikus alkalmazásban finom állítással kb. 20%-kal növelhető. A terhelés egyéb szárhosszaknál aránypárral számolható. Ellenőrzéshez a terhelést a megjelölt terhelési ponton (1/2E) kell alkalmazni. Egyéb esetben a terhelés megváltoztatja a működő huzal hosszúságot és eltorzítja a mérési eredményeket. A megadott referencia nyomaték átfordítható közelítő erőre a P=T/En formulával, ahol P az erő, En az alkalmazott terhelési pont helyzete a tengelyvonaltól. A megadott nyomatékérték a jelzett max. szögelfordulásnál értendő, köztes szögelfordulásnál aránypárral számolható.
Anyagminőség
Rozsdamentes huzal: 302 temperálva, ASTM A313 vagy AMS 5688 szerint
Ötvözetlen huzal: ASTM-A228 vagy AMS 5112
Tekercselési irány
A típusszám végére helyezett „L” utótaggal bal menetes, „R” utótaggal jobb menetes rugót határozhat meg. A meghatározás hiánya is jobb menetes rugót jelöl. Illusztráció alább:
Tűrés
Külső átmérő
±5% rozsdamentes huzal esetén
±2% ötvözetlen huzal esetén
Végződések
Egyenes szárakkal.
Felületkezelés
Eredeti natúr felület. Speciális felületkezelést nagyobb darabszámnál, külön kérésre végzünk, ekkor a szállítási határidő megnövekedhet.
Forgatórugók - 316 Rozsdamentes acél
Kiváló hőállósági, korrózióállósági jellemzőinek köszönhetően az alábbi területeken is felhasználható:
• orvosi, sebészeti, állatorvosi és gyógyszeripari alkalmazások
• élelmiszeripari gépek és berendezések
• hajóipar, repülőgépipar
• durva környezeti hatásoknak kitett alkalmazások
Anyagminőség
Rozsdamentes acél: 316 ASTM A313 szerint (kémiailag és fi zikailag) Rozsdamentes huzal esetén megengedhető maximális hőmérséklet 300°C (570° F).
A rozsdamentes huzal enyhe mágnesessége a hidegformázó gyártás következménye. A huzal felületén esetlegesen maradék nikkel található, ez normális és nem befolyásolja a működést.
Végződések
Egyenes szárakkal.
Felületkezelés
Eredeti natúr felület, passzivált ASTM A967 szerint
Tekercselési irány
Jobb- vagy balmenetes, a tekercselő berendezés aktuális beállításától függően.
Menetszám csak tájékoztató jellegű.
Tűrés
A nyomaték csak tájékoztató jellegű.
Külső átmérő ±2% 316-os rozsdamentes huzal esetén
Ellenőrzéskor a terhelést a megjelölt terhelési ponton (1/2E) kell alkalmazni.
Egyéb esetben a terhelés megváltoztatja a működő huzal hosszúságot és eltorzítja a mérési eredményeket.
A megadott referencia nyomaték átfordítható közelítő erőre a P=T/En formulával, ahol P az erő, En az alkalmazott terhelési pont helyzete a tengelyvonaltól.
A megadott nyomatékérték a jelzett max. szögelfordulásnál értendő, köztes szögelfordulásnál aránypárral számolható.
